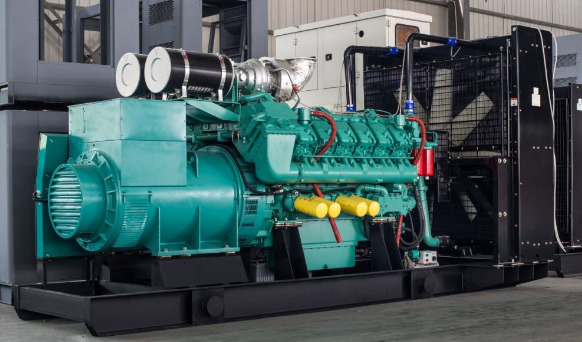

玉柴發電機組電控單片機內部由哪幾部分組成?
2020-05-03
來源： 海南柴油發電機組廠家
玉柴柴油發電機組電控MC9S12DJ256的內部邏輯結構，也基本上反映了該單片機112條引腳線的功能。從圖中可以看出，玉柴柴油發電機組電控單片機的引腳線主要有三類:第-類是提供電源和地線的接入線;第二類是用于系統操作的信號線;第三類是用于系統所處理的信號進出的口線。
(1)電源線和地線
表3-4說明了單片機的電源線和地線。
(1) 系統操作的信號線
①機外時鐘信號。這一信號提供給單片機作為基本工作驅動源，在單片機內被分頻處理后成為單片機內各部分的協調動作的信號源。
②時鐘信號輸出。這一信號是單片機用于在外部總線工作模式下協調存儲器工作的信號。
③復位信號。這一信號是微計算機芯片都有的，例如日常使用的臺式機上也有復位按鈕。其意義在于:當在單片機這條線上出現下降沿的電平時，單片機會完全初始化，其指令計數器將填人0，整個程序從頭開始執行。
(1)電源線和地線
表3-4說明了單片機的電源線和地線。
(1) 系統操作的信號線
①機外時鐘信號。這一信號提供給單片機作為基本工作驅動源，在單片機內被分頻處理后成為單片機內各部分的協調動作的信號源。
②時鐘信號輸出。這一信號是單片機用于在外部總線工作模式下協調存儲器工作的信號。
③復位信號。這一信號是微計算機芯片都有的，例如日常使用的臺式機上也有復位按鈕。其意義在于:當在單片機這條線上出現下降沿的電平時，單片機會完全初始化，其指令計數器將填人0，整個程序從頭開始執行。
④可屏蔽中斷線和不可屏蔽中斷線。都是低電平有效，用于讓單片機處理外部的硬件事件。
⑤地址線。在擴展方式工作時用于連接外部數據總線。其中有的地址線與數據線是共用的。不過，由于近年來單片機內部存儲器容量已經很大，使用外部存儲器成本高而且不太方便，所以這種使用外部存儲器的擴展工作方式已逐漸減少。
(3)信號的進出口線
MC9S12DJ256有多個信號輸人/輸出口。它們可以通過CPU指令控制，完成內存與口之間、寄存器與口之間的數據交換。除了基本的并行信息交換，還有更多的信號傳輸功能:
①CAN通信功能。CAN的通信一般遵循SAE J1939 協議，可以達到1Mbit/s的通信速率。
②模數轉換功能。這功能能夠將 從特定引腳輸人的模擬信號轉變為10位的數字信號，完成這-轉 換的內部器件被稱為模數轉換器。具體地說，當輸入信號從0V變化到5V時，模數轉換器的輸出寄存器中的數值將從0變化到1023。其對應關系成正比。在MC9S12DJ256中提供了2個8通道的數模轉換器，能夠在7μs內完成一次10位模數轉換，轉換完成后可產生中斷信號。ECU 工作時輸人的模擬信號，都是通過這些通道進人單片機轉變為數字量。
③串行通信口。利用這一接口可以實現與PC機的RS232C口的串行通信，目前一般采用通用的K線通信標準，可以實現16KBit/s的通信速率。
④定時器口。定時器口基于定時器的功能完成工作。這里所說的定時器是一個非常重要的內部器件，一般可將其稱之為自由運行計時器。只要是單片機在工作它就會不間斷地獨立運行，除非人為通過程序千預，它總是保持持續累加運行。
⑤脈寬控制輸出口。MC9S12DJ256 上有8個脈寬控制PWM輸出口，通過對輸出一定頻率信號脈寬的調制，實現對其電壓有效的調整，用于驅動功率需要連續調整變化的載荷。
⑤地址線。在擴展方式工作時用于連接外部數據總線。其中有的地址線與數據線是共用的。不過，由于近年來單片機內部存儲器容量已經很大，使用外部存儲器成本高而且不太方便，所以這種使用外部存儲器的擴展工作方式已逐漸減少。
(3)信號的進出口線
MC9S12DJ256有多個信號輸人/輸出口。它們可以通過CPU指令控制，完成內存與口之間、寄存器與口之間的數據交換。除了基本的并行信息交換，還有更多的信號傳輸功能:
①CAN通信功能。CAN的通信一般遵循SAE J1939 協議，可以達到1Mbit/s的通信速率。
②模數轉換功能。這功能能夠將 從特定引腳輸人的模擬信號轉變為10位的數字信號，完成這-轉 換的內部器件被稱為模數轉換器。具體地說，當輸入信號從0V變化到5V時，模數轉換器的輸出寄存器中的數值將從0變化到1023。其對應關系成正比。在MC9S12DJ256中提供了2個8通道的數模轉換器，能夠在7μs內完成一次10位模數轉換，轉換完成后可產生中斷信號。ECU 工作時輸人的模擬信號，都是通過這些通道進人單片機轉變為數字量。
③串行通信口。利用這一接口可以實現與PC機的RS232C口的串行通信，目前一般采用通用的K線通信標準，可以實現16KBit/s的通信速率。
④定時器口。定時器口基于定時器的功能完成工作。這里所說的定時器是一個非常重要的內部器件，一般可將其稱之為自由運行計時器。只要是單片機在工作它就會不間斷地獨立運行，除非人為通過程序千預，它總是保持持續累加運行。
⑤脈寬控制輸出口。MC9S12DJ256 上有8個脈寬控制PWM輸出口，通過對輸出一定頻率信號脈寬的調制，實現對其電壓有效的調整，用于驅動功率需要連續調整變化的載荷。
