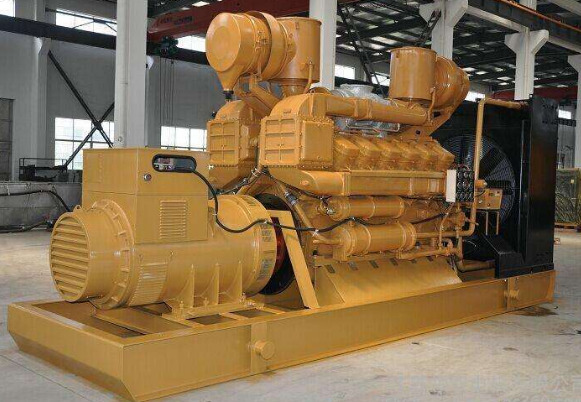

玉柴柴油發電機組電控單元如何對電磁閥進行驅動?
2020-05-02
來源： 海南柴油發電機組廠家
用于玉柴柴油發電機組控制的ECU,其突出特點是擁有可以驅動高速電磁閥的大功率驅動功能。這種驅動能力需要60 ~ 90V的瞬間電壓和30A以上的瞬間電流。圖3-36所示是用示波器記錄的某型6缸柴油機ECU的高速電磁閥驅動波形。上面是6+1 齒的凸輪信號，下面是對應的供油信號。
玉柴柴油發電機組高速電磁閥的響應時間極短。
一般從驅動電壓產生到實現動作只有1 ~2ms,甚至不到1ms。為了實現高速電磁閥的正常工作且減小功耗，對其驅動電流的波形有特殊的要求，如圖3 -37所示。圖中，1,稱為電磁閥啟動電流，I。 稱為電磁閥維持電流，t.稱為電磁閥驅動脈寬。對高速電磁閥做驅動時要求動作迅速完成，這需要較大的瞬態電流( >50A)。當動作完成后，需要維持高速電磁閥的位置，此時的維持電流1. -般在10A以下。當總的驅動脈寬I.達到預定時間時，電流值返回0。電磁閥會在彈簧的作用下返回原位置。
玉柴柴油發電機組高速電磁閥的響應時間極短。
